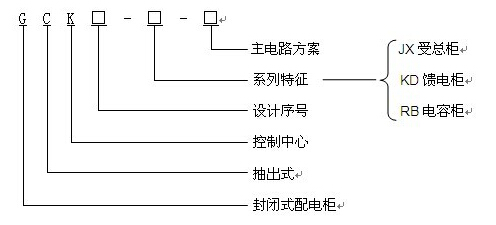

GCK型低压抽出式开关柜

三、使用条件
1、周围空气温度：-5℃~+40℃，并且24h内的平均温度不得高于+35℃
2、海拔：不超过2000米。
3、相对环境温度：日平均不大于95%，月平均不大于90%，应考虑温度变化时有可能会偶然地产生适度的凝露。
4、无火灾爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
5、 安装倾斜度不超过5°
6、 运输与储存：-25℃~+55℃，在短时间内（不超过24小时）不超过+70℃
7、 如上述使用条件不能满足时，应由用户和制造厂联系解决。
四、主要技术参数

额定绝缘电压（V  AC）		660
额定工作电压（V  AC）		380，660
频率(HZ)		50（60）
额定电流（A）	水平母线	4000及以下
	垂直母线	1000
额定短时耐受电流（KA有效值/1S）		50/80
额定峰值耐受电流（KA）		105/175
功能单元（抽屉）分断能力（KA有效值）		50
宽度（mm）		600、800、1000、1200
深度（mm）		800、1000
抽屉单元		1/2、1、2、3
防护等级		IP40
操作方式		就地、远方、自动

五、结构特点
GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌、喷塑处理，通过螺钉紧固互相连接而成，再按需要加上门，挡板、隔板，抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有以下特点：
1、框架
a、柜架C型钢材，利用联角板定位，螺栓连接的无焊接结构，该种结构免除了焊接变形和应力，提高了安装精度。
b、柜架及零部件安装孔均实行模数化（E=20mm），使得柜架组装灵活方便。
c、内部结构件采用镀锌处理，外部结构经磷化处理后采用静电环氧粉末喷涂。
d、柜架结构分为三个室，即母线室、功能单元室及电缆室，各室之间采用钢板进行分隔，各室的作用相对独立，可防止事故扩散和便于带电维修。
2、功能单元
a、功能单元分为馈电单元、电动机控制单元、公用电源单元。
b、功能单元室门与回路主开关的操作机构具有联锁装置，主开关在合闸位置时室门不能打开。
c、主开关的操作机构可采用外加挂锁锁定在合闸或分开位置，可安全地进行设备的维修。
d、功能单元背面有主电路进出线插头、辅助电路二次插头及接地插头，接地插头使抽屉在分离、试验、连接位置时，保证了保护电路的连续性。
e、功能单元隔室之间采用金属板分隔，隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室不能触及垂直母线。
f、功能抽屉单元规格分为：1/2单元、1单元、2单元、3单元。同类型抽屉单元具有良好的互换性。
3、母线系统
a、GCK母线系统采用三相五线制，水平母线装于柜顶，N线既可以装于柜顶，也可以装于柜下部，PE线装于柜下部。柜体后部装设垂直封闭母线。
b、母线采用铜母线，机械强度高、散热性好。
六、订货须知
用户订货时应提供下列资料：
1、用户需提供开关柜的一次系统图、进出线方式及辅助电路控制方式。
2、用户需提供开关柜的排列图和配电室平面布置图。
3、用户需提供开关柜柜体的表面颜色。
4、其它特殊要求。
