一、产品概述
XGC1型计量箱（柜）广泛用于住宅、宾馆、车站、医院、工厂企业、高层建筑等现代化建筑物的户内外使用，用在交流50~60HZ，电压415V及以下的电力计量电路中。
本产品符合IEC439、GB7251标准。

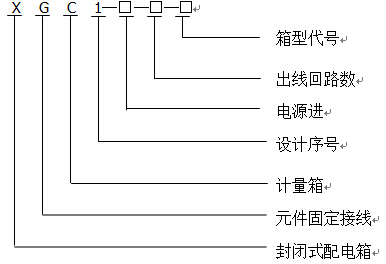

二、型号含义
三、使用条件
1、安装高度不超过海拔2000米。
2、环境温度不高于+40℃,不低于-5℃。
3、空气相对湿度不大于90%（在+20±5℃下）。
4、垂直倾斜度不超过5°的场所。
5、应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
四、结构简介
安装方式分为封闭明装式和嵌入暗装式两种。
主要由箱体、箱盖、支架、母线和自动开关等组成。箱体由薄钢板制成，箱盖拉伸成盘状，自动开关手柄外露，带电及其他部分均遮盖。打开小门可操作自动开关，进出线敲落孔置于箱壁上、下两面，背面另有长圆形敲落孔，可以根据需要任意敲落。配电箱的左下侧设有接地排，箱体外侧标有接地符号。当选用的配电箱未能满足用户所需开关个数时，另有塑料片遮盖窗口。
五、订货须知
用户订货时需提供下列资料
1、产品的型号规格。
2、配电线路系统图。
3、电器元件型号及整定电流等数据。
4、订购台数及箱体颜色。
5、如需敲落空请注明并标注开孔位置。
