一、产品概述

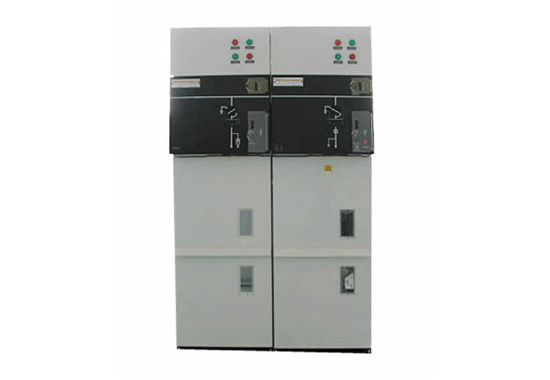

XGN15-12型系列环网柜是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。
环网柜的主开关分别采用FLN36/FLN38型SF6负荷开关、施耐德SC6系列负荷开关，ABB原装SFG型、SF6负荷开关、GN30型隔离开关，也可根据用户的需要配装VS1断路器或ABB原装VD4断路器，及各型固定式断路器。
引用标准：GB3906-2006《3.6kV~40.5kV交流金属封闭开关设备和控制设备》
GB3804-2004《3.6kV~40.5kV设备交流负荷开关》
GB16926-1997《交流高压负荷开关—熔断器组合电器》
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》
GB/T11023-1999《高压开关设备六氟化硫气体密封试验方法》
IEC60265-1998《交流高压负荷开关》
IEC60420-1990《交流高压负荷开关—熔断器组合电器》
IEC60298《交流金属封闭开关设备和控制设备》
二、型号含义
三、使用条件
1、海拔高度≦1000m；（如有特殊要求可在订货前注明）
2、环境温度：-25℃~+40℃
3、日相对湿度平均值不超过95％；月相对湿度平均值不超过90％；
4、抗震能力：8度；
5、无剧烈震动和冲击以及火灾、化学腐蚀、爆炸危险的场所。
四、主要技术参数
|
序号 |
项目 |
单位 |
技术参数 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定雷电冲击耐受电压 |
相间及相对地 |
KV |
75 |
|
断口间 |
KV |
85 |
|
4 |
一分钟工频耐受电压 |
相间及相对地 |
KV |
42 |
|
端口间 |
KV |
48 |
|
5 |
额定电流 |
主母线 |
A |
1250/630 |
|
分支母线 |
A |
1250/630 |
|
6 |
额定短时耐受电流 |
主回路 |
KA |
20/3s |
|
接地回路 |
KA |
20/2s |
|
7 |
额定峰值耐受电流 |
KA |
50 |
|
8 |
转移电流 |
A |
1700/800 |
|
9 |
防护等级 |
IP |
3X |
|
10 |
负荷开关机械寿命 |
次 |
2000 |
|
11 |
接地开关机械寿命 |
次 |
2000 |
|
12 |
负荷开关柜 |
柜深 |
mm |
916，940，840 |
|
柜宽 |
mm |
375，500，750 |
|
柜高 |
mm |
1635，1885，1600，1800 |
|
13 |
低压室 |
高 |
mm |
350，450 |
|
14 |
断路器柜 |
柜深 |
mm |
650，750，800 |
|
柜宽 |
mm |
916，940，840 |
|
柜高 |
mm |
1885，1800，2100 |
|
|
|
|
|
|
|
五、主要用途
1、适用于交流12KV/50HZ的电力系统，广泛应用于工业及民用电缆环网及供电末端的工程，作为电能的接收和分配之用。
2、特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。
六、主要柜型
I型柜：选用ABB公司SFG型SF6负荷开关组件或FLN48型SF6负荷开关单元组装（国产选用FLN48-12负荷开关）
II型柜：选用施耐德公司SC6型SF6负荷开关组件或FLN36型SF6负荷开关单元组装（国产选用FLN36-12负荷开关）
七、选用配件
1、VS1真空断路器
2、GN19/30隔离开关
3、电流互感器
4、电压互感器
5、电动操作机构
6、避雷器
7、故障指示器
8、温湿度控制器
9、继电保护装置
八、订货须知
用户订货时应提供下列资料：
1、主接线方案编号及系统图，排列图及平面布置图。
2、二次原理图及端子排图。
3、电器元件的型号、规格、数量。
4、电气设备汇总表
5、其它特殊要求。
